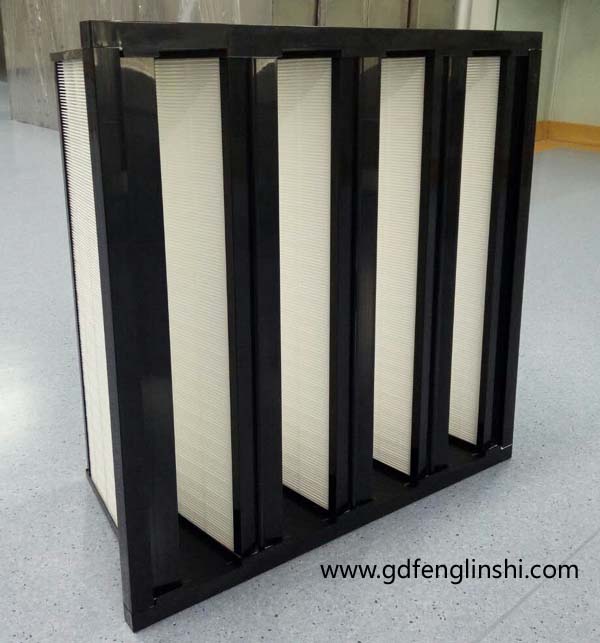

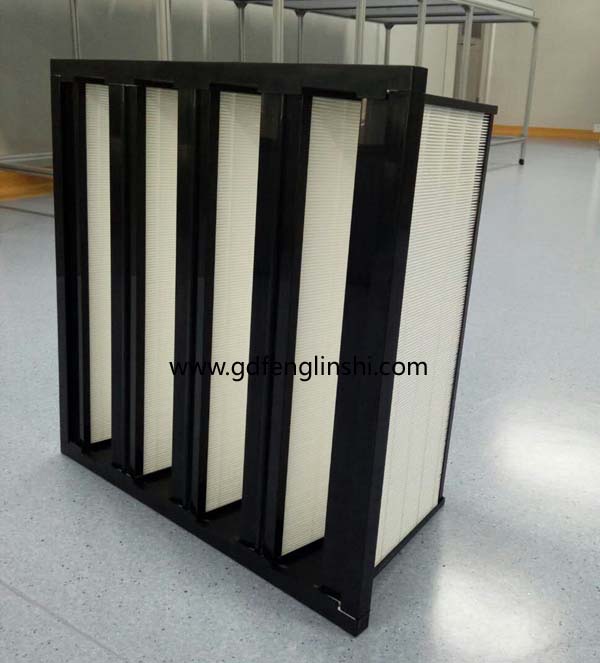

大風量組合式高效過濾器

大風量組合式高效過濾器

又稱W型、V型高效過濾器,適用于研究和生產部門各種工藝要求在10萬級潔凈度以下使用工作場所。組合式高效過濾器框架分為塑膠框、鍍鋅框、鋁框框、不銹鋼框，常用塑膠框的組合式高效過濾器。

適用于研究和生產部門各種工藝要求在10萬級潔凈度以下使用(<0.5μm的塵埃粒子)，由于本過濾器具有良好的濾菌性能，故尤其適用于制藥工業、生物實驗室、醫院手術室、食品工業、化妝品工業等。

對于辦公室和賓館的空氣凈化亦有良好的效果。因此，對以上場合，本過濾器可作為末級過濾器使用。它可保證10萬級以上潔凈度要求。

大風量組合式高效過濾器運行條件及制作要求

1、箱式無隔板大風量高效過濾器；

2、過濾面積大，阻力低，使用壽命長；

3、 標準型鍍鋅鋼板外框，也可提供不銹鋼外框；

4、帶25mm厚安裝法蘭框；

5、 連續運行最高溫80℃；

6、 出廠前逐臺測試；

7、過濾效率:H11,H13,H14(EN1822)；

大風量組合式高效過濾器結構及特點

1、折疊隔板

波紋形鋁箔隔板或紙隔板可以精確地保持褶層間距.在最小阻力下，最大限度地利用濾料.在腐蝕性環境中，可使用鍍乙烯隔板.隔板邊緣斬折，可防止濾料破損.鋁箔厚度0.03mm，波紋高度4mm，可以充分保障過濾材料的面積及過濾器的輕質量。

2、折疊密封膠

在框架內用粘膠完全密封濾料，防止周圍發生側漏.密封層完全密封了濾料邊緣及隔板.即密封了所有可能發生泄漏的通道。放大圖片顯示:標準H系列過濾器所使用的聚氨脂粘膠滲入濾材間，以防止空隙產生.聚氨脂質地松軟，富有彈性，可有效防止裂膠及運輸過程中震動損壞濾料。

3、折疊框架

木質-采用(18mm)或16(mm)厚壓制板及膠合板框架，接頭處采用膠水及自攻防震釘連接以保證其牢固.金屬框架，包括鍍鋅鋼板.不銹鋼.鋁型材等多種金屬材料.

4、折疊密封墊片

閉孔EVA密封墊片可用干氣密性密封，防止過濾器側漏，標準為18mm寬6mm厚。也可采用硅質密封墊片，無隔板高效可使用聚氨酸發泡整體形成，發泡機走XY軸，自動運行，密封效果相當好。

5、折疊鍥形褶層

過濾器濾材兩面180度翻折，形成鍥形褶層。濾料折彎時有兩道壓痕，使其在隔板的尾端處形成鍥形盒式摺層，鍥形盒式褶層可以防止濾料破損。有些過濾器生產商采用了單壓痕或滾痕式濾料褶層，甚至簡單地人工折紙，在這種惰況下，濾料很容易被波紋形隔板尖銳的折頂損壞。或在過多搬運過程中損壞濾紙。

6、折疊濾料

HV系列浦料是采用超細玻璃纖維制成的高密度紙，浦料褶登以盡量擴大派料的有效過濾面積，從而降低濾料的濾速，這對高效過濾器是相當重要的.進口波纖濾料具有防水性和阻燃性可適用于1000° F(538℃)的高溫。

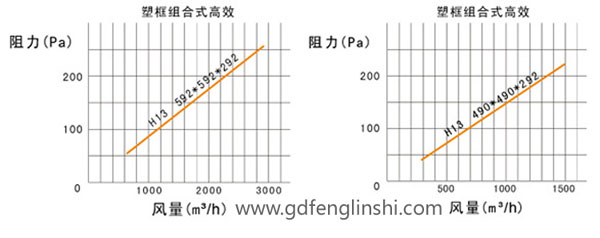

大風量組合式高效過濾器阻力與風量關系圖

大風量組合式高效過濾器安裝前注意事項

1、高效過濾器安裝前，必須對潔凈室進行全面清掃、擦凈，凈化空調系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術夾層或吊頂內也應進行全面清掃、擦凈。

2、潔凈室及凈化空調系統達到清潔要求后，凈化空調系統必須試運轉。連續運轉12h以上，再次清掃、擦凈潔凈室后立即安裝高效過濾器。

3、高效過濾器的運輸和存放應按照生產廠標志的方向擱置。運輸過程中應輕拿輕放，防止劇烈振動和碰撞。

4、高效過濾器安裝前，必須在安裝高效過濾器現場拆開包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞;邊長、對角線和厚度尺寸是否符合要求;框架有無毛刺和銹斑(金屬框);有無產品合格證，技術性能是否符合設計要求。然后進行檢漏。

5、高效過濾器的框架應平整。每個高效過濾器的安裝框架平整度允許偏差不大于1mm。

6、高效過濾器和框架之間的密封采用密封墊、不干膠、負壓密封、液槽密封和雙環密封等方法時，都必須把填料表面、精密過濾器邊框表面和框架表面及液槽擦拭干凈。

大風量組合式高效過濾器更換周期

初效過濾器一般2-3個月更換一次，每半年更換一次，這樣高效過濾器的壽命一般能在2年以上; 但為保護后級高級別過濾器使用及保障潔凈室安全運行，許多聰明的業主每月更換初效，每3個月更換中效及亞高效(或者前面所述風柜內末段選用高效做保護過濾器)，這樣可以保證高效過濾器5年(甚至10年)以上的使用壽命，而且因?yàn)楦鼡Q后的新過濾器阻力小，空調負荷大大減少，而過濾器更換的費用遠小于空調運行所需的電費，頻繁更換前級預過濾器實際上是使空調在低阻力負荷下運行，節省了大量電費。
